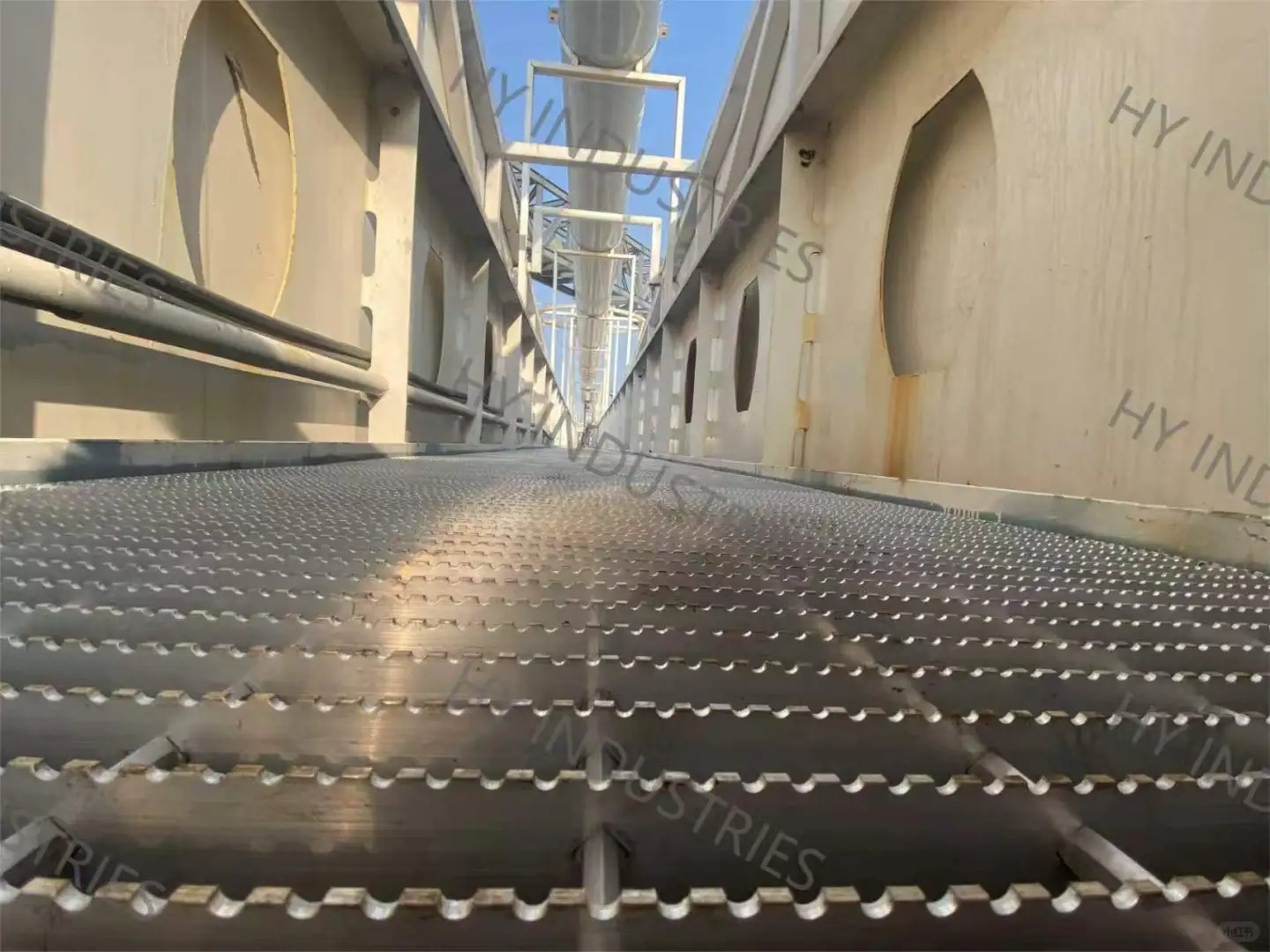

提标改造一到旺季，污水厂的池子边上就热闹起来：曝气池要加高，二沉池要换刮泥机，走道板顺带重新做一遍。很多甲方工程部的人在这个节点会问同一句话——原来的钢格栅锈得不成样子了，这次能不能直接换铝合金的？ 能。但把“换材料”当成“换个型号采购”，是污水厂走道项目最常见的失手方式。铝格栅运到现场才发现支撑间距对不上、螺栓孔对不齐、人走上去发飘、用了一年连接处先烂，这些多半不是铝的问题，是选型阶段跳了几步。 下面按现场推进的顺序，把容易被跳过去的环节一个个过一遍。 压锁式铝格栅板：承载扁钢带防滑齿，四周包边，板面开孔可按排水和防坠要求调整 一、先量清楚：这不是换一块板，是重做一套系统 原来的钢格栅架在扁钢梁或者预埋件上，支撑间距是按钢的刚度定的。铝的弹性模量大约 70 GPa，只有碳钢（约 210 GPa）的三分之一。同样的截面形状，铝受载之后的挠度会明显更大。所以“照原尺寸做一套铝的”这句话，在结构上通常不成立，要么把截面加高、要么把支撑加密。加密支撑就意味着在既有混凝土池体上重新植筋、加牛腿，这一步要结构专业复核，不是格栅厂家现场比划一下就能定的。 比较稳的顺序是反过来的：先出实测支撑图，把梁间距、梁顶标高、池边到梁中心线的距离量清楚，再让供应商按这个间距反算截面和挠度。跨中挠度一般按跨度的 1/200 以内控制，具体数值以设计单位确认的为准。这一步如果没人在做，设计服务可以从复核既有支撑条件开始。 型材截面不是越厚越好，槽口、壁厚和中心孔决定了它能承受多大的荷载、能不能装上连接件 二、孔型和开孔率：排水、积泥、防坠要三头顾 污水厂走道不是“越漏越好”。粗格栅间、污泥脱水车间这类地方，固体物和污泥会顺着孔往下掉，也会反过来在板面上攒。孔太大，掉下去的不只是污泥，还有扳手、螺栓、对讲机；孔太小，冲洗水排不走，冬天积水结冰，雨天一片滑。 常见的两类做法在污水厂各有位置。拉伸型（expanded）铝格栅是一整块铝板冲拉成型，节点连续、没有焊缝，孔多呈鱼鳞状，防滑靠板本体翻出来的齿纹，自重轻、自清洁好，池边潮湿的检修走道用得比较多。压锁或插接型由承载扁钢和横杆组装，扁钢高度和间距都能按荷载调，跨度大、要承受检修集中荷载的平台更常见，踏步和格栅机平台也常用这一类。 选的时候建议拿两个尺寸去卡：一个是最小物件会不会掉，一个是清淤冲洗时会不会堵。如果坠落风险确实存在，靠缩小开孔不一定解决问题，可以在板下加一层防坠网，或者局部改用密孔板，别为了一个小孔把整条走道的排水做差。 拉伸型铝格栅：一整块铝板冲拉成型，无焊缝，齿纹在本体上，磨损后仍能保持一部分防滑能力 三、防滑别只看“有没有齿” 污水厂的摩擦条件跟实验室干燥地面不是一回事。夏季藻类、冬季结冰、加药间溅出来的药剂、污泥带来的有机膜，这几样会叠着作用在板面上。样品册上拍得清清楚楚的花纹，到现场三个月后可能完全变一个手感。 要问清楚的几点：齿是本体拉伸出来的，还是后期压花、贴砂、粘砂带；齿高留了多少磨损余量；表面处理会不会把齿纹填平——阳极氧化和喷涂都会让齿变钝，防腐收益和防滑损失之间要有人算过这笔账；板与板的接缝、开孔边缘有没有倒角，这些地方最容易积泥也最容易打滑。 一句实在话：把“湿态防滑怎么验收”写进询价条款，比事后现场泼水测试省事得多。 四、牌号写进合同，别只写“铝合金” 结构受力件常用 6061-T6，抗拉强度在 310 MPa 量级、屈服约 275 MPa；型材里另一大类 6063-T5 表面质量好、容易做装饰件，强度低一档。污水厂走道是长期动载加腐蚀环境，主梁到底用哪个牌号、什么状态，应当写在合同和技术协议里，而不是“铝合金格栅”五个字带过。 滨海地区的厂区、含氯离子偏高的工况，可以往 5052、5083 这类铝镁合金方向考虑，它们耐海水和耐氯离子点蚀的能力更好，代价是不可热处理强化、多依赖冷作硬化状态，设计逻辑跟 6xxx 系不一样，需要供应商出具选型依据。 介质这块也别漏。污水井和污泥厌氧段会逸出硫化氢，在走道板底面形成酸性凝露环境；加药间有 PAC、次氯酸钠、乙酸钠，溅漏是常态；氯离子加湿热这个组合，对任何金属都是加速项。环境分档和选材的思路，站内《钢格栅在腐蚀环境里“能用多久”》和《高腐蚀环境下铝合金的长效防护》里写过，可以对照看；高腐蚀环境专用铝合金解决方案一页是按工况分类整理的。 五、连接件：整套系统里最先出问题的往往不是铝 铝在大气和弱酸碱环境里靠表面氧化膜自保护，本身不算娇气。真正先坏的多半在连接部位，三个老问题： 电偶腐蚀。铝的电位比不锈钢和镀锌钢负，两种金属直接接触、中间又有一层导电的水膜——污水厂遍地都是这种条件——铝那边就会被加速腐蚀。处理办法不复杂：绝缘垫圈、密封胶、或者用铝制垫块把金属接触断开，关键是设计阶段就想到，而不是装完再补。紧固件材质。304 在含氯环境里会点蚀，高氯或者海边的工况一般往上走 316（A4 级）。螺栓比走道板便宜得多，这一档钱省下来不划算。可拆卸性。污水厂检修频繁，格栅机、阀门、液位计随时要拆板下去。焊接节点一旦破坏很难复原，全螺栓装配加上防松措施（尼龙锁紧螺母、弹簧垫圈或者施必牢一类）更贴合运维节奏。 角码、内置连接件、T 型螺母和垫片——这些不起眼的小件决定了节点能不能拆开重装 六、温度、跨度和安装顺序 铝的线膨胀系数约 23×10⁻⁶/℃，接近碳钢（约 12×10⁻⁶/℃）的两倍。十几米长的一条走道，夏天装的和冬天装的，长度差不能忽略。常规处理是长圆孔、预留伸缩间隙、按段划分，别把每一颗螺栓都锁死在圆孔里。 安装顺序也有讲究：先校核梁的平整度和间距，再排板，最后装护栏和踢脚板。反过来做，会发现护栏立柱把板的伸缩空间堵死了。 还有一点是污水厂特有的：多数区域属于有限空间或者防爆区域，硫化氢中毒和火灾风险摆在那里，现场动火审批很难下来。也就是说，现场焊接和切割基本不现实。这恰恰是预制化、螺栓装配的价值所在——尺寸在工厂下料，现场只拧螺栓，吊装窗口能压得很短。模块化安装和运输安装两页讲的就是这个流程。 七、验收别只验“板到没到” 到货验收建议至少覆盖这几项：截面尺寸和壁厚实测（要看实测值，不是标称值）、牌号与状态证明、表面处理层厚、湿态防滑数据、紧固件材质证明、拼装后跨中挠度抽检。 安装完再做一次简单复测：跨中站两个人，看晃动幅度和有没有异响；检查板端搭接长度够不够、有没有位移；踢脚板和护栏立柱的螺栓按一遍扭矩。这些内容做成表格附在合同后面，验收时对着勾，比现场临时商量省事。 八、什么情况下铝格栅确实不划算 有三种情况，我不会劝人换铝。 一是大跨距、重载的设备平台。铝为了把挠度压下来要付出较大的截面代价，做到后面自重和造价都不占优，钢或者钢铝组合更经济，这类工况可以看看重载型铝合金设备操作平台和模块化工业走道与平台系统的区分。 二是局部长期浸泡的强酸强碱区，比如某些加药池的溢流槽。这种位置任何金属都要重新评估，玻璃钢格栅在低荷载、强腐蚀、小跨距的场景里确实合适，它的问题是刚度低、易老化、怕明火，别拿它去顶重载平台。 三是预算很紧、又不是关键通道的临时检修便道。热镀锌钢格栅依然是稳妥选择，只是要接受周期性补漆。 铝格栅的价值集中在三件事上：长期免涂装、自重轻、装配快。这三条用不上，就不必为换材料而换材料。 询价前自查清单 把这十条填完再发给供应商，报价才可比，也才看得出谁在认真做方案。 支撑间距实测图有没有，谁提供的设计荷载（均布、集中、检修动载）由谁出具主梁牌号和状态是否写进技术协议跨中挠度控制值是多少开口尺寸按防坠和积泥两个方向核过没有湿态防滑怎么验收铝与异种金属接触处有没有隔离措施紧固件材质等级，304 还是 316现场是否允许动火，需不需要全螺栓装配到货验收项目和安装后复测方法有没有附表 清单本身不长，难的是第一条和第二条——多数项目卡在这里，因为没有结构专业的人愿意为一条走道出计算书。如果现场条件确实复杂，可以先从设计和复核开始，把支撑和荷载这两件事定下来再谈报价。 污水厂、给水处理和污泥处置场景的完整做法整理在水务环保全系列解决方案一页；池型、跨距和介质条件方便的话发给我们，可以先出选型建议再报价，常见问题里也列了客户最常问的几项。...
